Kantteile online konfigurieren und Preise abfragen

Mit unserem Kantteilkonfigurator können Sie selbst Ihr passendes Kantteil nach Wunsch zurecht biegen und online bestellen.

Die Kantteile werden aus Aluminium-, Kupfer-, Messing- oder Edelstahlblechen hergestellt.

Wir fertigen Kantteile in verschiedenen Profilen:

Bleche quer gekantet
C-Profile
Hut-Profile
Kanalschachtabdeckung
Mauerwerkabdeckungen
Spitzdachabdeckungen
U-Profile
Winkel
Z-Profile

https://www.gemmel-kantteile.de/
Abkantbank SAFAN Abkantbank SAFAN (Foto: Gemmel-Metalle)

PDFs


gemmel kantteile online pdf
Kantteile Online
gemmel winkelprofile pdf
Winkelprofile
gemmel-kantteile-massbogen pdf
Maßbogen
gemmel-kantteile-wanne
Maßbogen Wanne



Gut zu wissen

Die Abkantbank SAFAN E-Brake 100, mit der wir die Kantteile fertigen, ist eine voll elektronisch gesteuerte Maschine, welche auch die Produktion komplexer Kantteile ermöglicht. Durch die elektronische Steuerung können beliebige Gradzahlen – also nicht nur rechte Winkel – gekantet werden. Abhängig von der Materialstärke und Art können Winkel im Bereich von 179° bis 42° gebogen werden. Die maximale Länge zum Biegen ist 3000 mm, die maximale Tiefe zum Biegen ist 1010 mm. Abhängig vom eingebauten Werkzeug (Matrize) sind unterschiedliche Mindestmaße und maximale Blechstärken erforderlich:

Mit der 8 mm Matrize Materialstärke 0,5 – 1,5 mm (VA 1,0 mm), kleinster Winkel 6 mm
Mit der 10 mm Matrize Materialstärke 0,8 – 2,0 mm (VA 1,5 mm), kleinster Winkel 8 mm
Mit der 16 mm Matrize Materialstärke 1,0 – 3,2 mm (VA 2,5 mm), kleinster Winkel 11 mm
Mit der 24 mm Matrize Materialstärke 1,0 – 4,8 mm (VA 3,0 mm), kleinster Winkel 16 mm
Das Biegen von Aluminiumriffelblechen ist bis 2,5 / 4 mm möglich.

Bei komplizierten Biegeteilen können die Zeichnungsdaten direkt in die Steuerung der Maschine eingegeben werden und in einem virtuellen Biegeversuch kann die Machbarkeit überprüft werden.

Beispiele

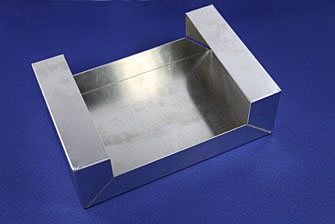

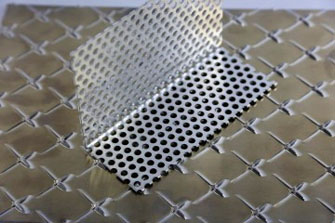

Die Abkantpresse kann die verschiedensten Formen kanten. Die Bilder zeigen eine kleine Auswahl von auf der Abkantpresse gefertigten Teile. Es können Ausklinkungen an den Blechen vor dem Kanten gefertigt werden, was beispielsweise für die Produktion von Wannen erforderlich ist.

Kantteile 1
Kantteile 2
Kantteile 3
Kantteile 4
Kantteile 5
Kantteile 6
Kantteile 7
Kantteile 8
Kantteile 12
Kantteile 13
Kantteile 18
